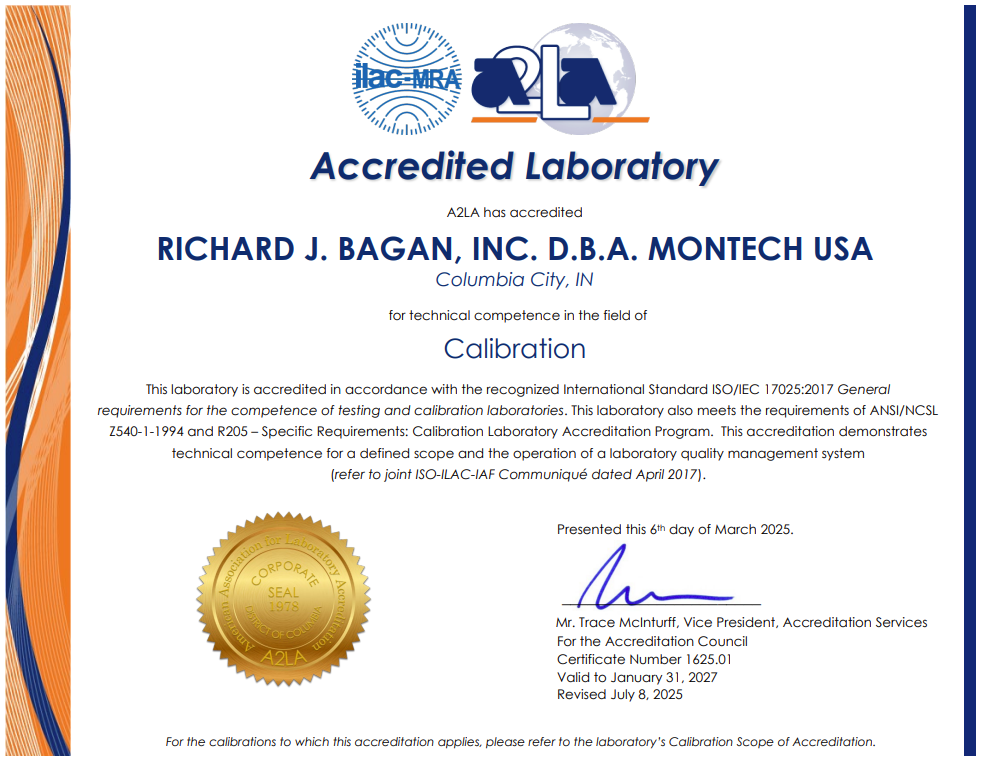

SCOPE OF ACCREDITATION TO ISO/IEC 17025:2017 & ANSI/NCSL Z540-1-1994
RICHARD J. BAGAN, INC. A.K.A. MONTECH USA
1280 South Williams Drive Columbia City, IN 46725
Adam Evans | Phone: 260 244 5115
CALIBRATION
Valid To: January 31, 2027
In recognition of the successful completion of the A2LA evaluation process (including an assessment of the organization’s compliance with R205 – A2LA’s Calibration Program Requirements), accreditation is granted to this laboratory to perform the following calibrations1, 11:
Chemical
Conductivity Meter/Probe Calibration3 –
Discrete Points
10 µS
100 µS
1000 µS
10 000 µS
100 000 µS
0.42 µS
1.2 µS
4.3 µS
46 µS
410 µS
Conductivity solutions
pH Meter/Probe Calibration3
(4, 7, 10) pH
Up to 14 pH
0.03 pH
0.03 pH
pH buffer
Comparison to pH meter
Dimensional
Parameter/Equipment
Range
CMC2 ()
Comments
Angle Blocks3
(0.25 to 60)°
0.005°
Gage blocks, sine bar, electronic probe
Parameter/Equipment
Range
CMC2, 5, 10 ()
Comments
Calipers3
Up to 12 in
(12 to 72) in
540 µin
980 µin
Gage blocks
Cylindrical Diameter3 – Measure & Measuring Equipment
Outside
Inside
Up to 5 in (5 to 18) in
18 to 24 in (0.5 to 2) in
(2 to 4) in
(4 to 6) in
(6 to 24) in
26 µin + 0.43 µin/in
110 µin
290 µin
29 µin + 0.80 µin/in
32 µin + 1.4 µin/in
33 µin + 1.8 µin/in
290 µin
Measuring machine, plug Gage
Height Gage
Measuring machine, ring Gage
Height Gage
Cylindrical Squares – Squareness
(4 to 20) in
17 µin
Electronic probe
Dial, Digital, & Test Indicators3
Up to 0.35 in Up to 1 in Up to 4 in
6.6 µin + 0.58R
7.8 µin + 0.58R
2.5 µin/in + 5.0 µin + 0.58R
Gage blocks
Flatness3 – Measure & Measuring Equipment
Up to 4 in diameter Up to 10 in length
4 µin
31 µin
Optical flat Electronic probe
Gage Blocks
Up to 1 in (1 to 2) in
3 in
4 in
3 µin + 0.5 µin/in
3.4 µin
5.6 µin
5.3 µin
Dimensional comparator
Gage Block Comparator – Force
Up to 200 µin Up to 1.47 N
3.4 µin
0.09 N
Gage blocks Correx force Gage
Parameter/Equipment
Range
CMC2, 5 ()
Comments
Height/Depth Gages3
Up to 24 in (24 to 72) in
(1.8 + 4.8L) µin
150 µin + 16 µin/in
Gage blocks
Length Standards3
Up to 18 in (18 to 48) in
13 µin + 10 µin/in
42 µin + 5.5 µin/in
Measuring machine, Gage blocks
Levels3 – Bubble Vial
---
0.62R
Gage blocks
Levels – Electronic Level Systems
---
3.7 arc seconds
Gage blocks and sine bar
Micrometers3 –
Micrometer Heads Laser Micrometers Bore Micrometers
Bench Micrometers
Up to 3 in (3 to 48) in
Up to 2 in Up to 2 in (0.2 to 0.5) in
(0.5 to 1.4) in
(1.4 to 2.5) in
(2.5 to 4.5) in
(4.5 to 6) in
Up to 1 in (>1 to 5) in
(>5 to 12) in
20 µin + 12 µin/in
64 µin + 1.5 µin/in
8.2 µin
17 µin
47 µin
66 µin
76 µin
86 µin
99 µin
17 µin
28 µin
46 µin
Gage blocks
Electronic probe Pin/plug Gages Ring Gages
Gage blocks
Optical Comparators, Microscopes3 –
Length
Radius/Diameter Angle
Up to 3 in (3 to 9) in
(9 to 16) in
(16 to 24) in
Up to 1 in Up to 360
250 µin
210 µin
140 µin
150 µin
200 µin
0.03°
Glass artifact
Glass artifact & glass magnification scale
Parameter/Equipment
Range
CMC2, 5, 10 ()
Comments
Optical Comparators, Microscopes3 – cont.
Magnification
10x 20x 31.25x
50x 62.5x
100x
700 µin
580 µin
520 µin
380 µin
360 µin
340 µin
Glass artifact & glass magnification scale
Protractors3
Up to 90 °
0.001
Gage blocks/sine plate
Parallel Measurements3 – Measure & Measuring Equipment
Up to 1 in diameter Up to 10 in length
5.7 µin
34 µin
Optical parallels Electronic probe
Rulers3
Up to 72 in
Up to 1000 mm (1000 to 1800) mm
0.02 in
0.50 mm
0.55 mm
Ruler
Sine Bars – Length Parallelism
(5 to 10) in
(5 to 10) in
60 µin
34 µin
UMM
Electronic probe
Surface Finish Meters3 – Profilometers
(12 to 122) Ra
2.1 µin + 0.01 µin/µin
Roughness specimens
Spherical Diameter – Measure & Measuring Equipment
Up to 5 in
23 µin + 1.2 µin/in
UMM
Spherical Diameter3 –
Up to 6 in
200 µin
Micrometer
Surface Plates3 – Flatness
Repeatability
Up to 107 diagonal in Up to 0.015 in
(3.1√𝐷 + 170) µin 38 µin
Electronic level system
D = diagonal inches
Repeatability Gage
Parameter/Equipment
Range
CMC2 ()
Comments
Taper Thread Plug3 – Pitch Diameter Major Diameter Notch Length
(4 to 80) TPI
Up to 2 in Up to 2 in
130 µin
90 µin
100 µin
Gage blocks, thread wires, measuring machine
Height Gage
Thickness Gages3
(0.001 to 0.06) in
19 µin + 0.000 31 in/in
Thickness films & Gage blocks
Thread Plugs3 –
Simple Pitch Diameter Major Diameter
(4 to 80) TPI
Up to 1 in (1 to 1.5) in
(1.5 to 4) in
95 µin
35 µin
38 µin
150 µin
Gage blocks, thread wires, measuring machine
Adjustable Thread Rings3, 9
Up to 1.5 in
X (Set Plug Tolerance)
Set using master plug Gages. ASME/ANSI B1.2-1983 & ASME/ANSI B1.3- 2007
Thread Wires – Inch
Metric
(4 to 80) TPI
(0.2 to 10) pitch
27 µin
0.69 µm
UMM
Torque Arms
(2 to 8) in
(8 to 24) in
(24 to 48) in
220 µin
0.0010 in
0.000 99 in
Dimensional comparison
Wire Cloth & Sieves
(0.020 to 12.5) mm
6.9 µm
Optical comparator
Dimensional Testing / Calibration1
Parameter/Equipment
Range
CMC2, 10 ()
Comments
Angle3, 7 – Measure
Up to 360
0.039°
Optical comparator
Diameter/Radius3, 7 – Measure
Up to 6 in
0.000 39 in
Optical comparator
One Dimensional Length3, 7 – Measure
Up to 12 in (12 to 72) in Up to 300 mm
(300 to 1800) mm
0.000 33 in
0.01 in
0.008 mm
0.6 mm
Optical comparator Steel ruler
Optical comparator Steel ruler
Electrical – DC/Low Frequency
Parameter/Equipment
Frequency
CMC2, 10 ()
Comments
AC Current – Generate
0.02 to 220) µA
(0.22 to 2.2) mA
(2.2 to 22) mA
(22 to 220) mA
(0.22 to 2.2) A
(2.2 to 11) A
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
(20 to 40) Hz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
(0.04 to 1) kHz
(1 to 5) kHz
(5 to 10) kHz
0.027 % + 20 nA
0.015 % + 15 nA
0.013 % + 9.5 nA
0.027 % + 21 nA
0.10 % + 82 nA
0.023 % + 150 nA
0.0069 % + 480 nA
0.013 % + 42 nA
0.019 % + 190 nA
0.10 % + 0.86 µA
0.027 % + 570 nA
0.016 % + 510 nA
0.013 % + 420 nA
0.016 % + 2.0 µA
0.11 % + 5.9 µA
0.020 % + 24 µA
0.012 % + 15 µA
0.013 % + 3.0 µA
0.018 % + 12 µA
0.088 % + 58 µA
0.024 % + 150 µA
0.028 % + 45 µA
0.042 % + 180 µA
0.70 % + 290 µA
0.029 % + 3.3 mA
0.077 % + 3.8 mA
0.34 % + 7.5 mA
Fluke 5720A
Fluke 5725A
AC Current3 – Generate (cont)
(3.3 to 33) mA
(33 to 330) mA
(0.33 o 1.1) A
(1.1 to 3) A
(3 to 11) A
(11 to 20.5) A
(20.5 to 55) A
(55 to 150) A
(150 to 550) A
(550 to 1025) A
(10 to 20) Hz
(20 to 45) Hz
45 Hz to 1 kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 30) kHz
(10 to 20) Hz
(20 to 45) Hz
45 Hz to 1 kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 30) kH
(10 to 45) Hz
45 Hz to 1 kHz
(1 to 5) kHz
(5 to 10) kHz
(10 to 45) Hz
45 Hz to 1 kHz
(1 to 5) kHz
(5 to 10) kHz
(45 to 100) Hz
100 Hz to 1 kHz
(1 to 5) kHz
(45 to 100) Hz
(0.1 to 1) kHz
(1 to 5) kHz
(45 to 65) Hz
(65 to 440) Hz
(45 to 65) Hz
(65 to 440) Hz
(45 to 65) Hz
(65 to 100) Hz
(100 to 440) Hz
(45 to 65) Hz
(65 to 440) Hz
0.21 % + 2.2 µA
0.10 % + 3.6 µA
0.05 % + 2.2 µA
0.09 % + 2.3 µA
0.23 % + 3.5 µA
0.46 % + 4.6 µA
0.20 % + 45 µA
0.10 % + 32 µA
0.05 % + 22 µA
0.12 % + 50 µA
0.23 % + 120 µA
0.46 % + 230 µA
0.10 % + 27 µA
0.05 % + 23 µA
0.11 % + 62 µA
0.24 % + 110 µA
0.21 % + 130 µA
0.08 % + 100 µA
0.69 % + 1.2 mA
2.9 % + 5.4 mA
0.06 % + 3.9 mA
0.1 % + 4.7 mA
3.5 % + 160 µA
0.14 % + 6.2 mA
0.17 % + 6.8 mA
3.4 % + 16 mA
0.65 % + 460 µA
1.1 % + 20 mA
0.65 % + 1.1 mA
1.1 % + 40 mA
0.65 % + 20 mA
1.1 % + 160 mA
1.1 % + 190 mA
0.66 % + 85 mA
1.1 % + 570 mA
Fluke 5520A
Fluke 5520A & 50 turn coil
AC Current – Measure
(0 to 20) µA
(20 to 200) µA
(0.2 to 2) mA
(2 to 20) mA
(20 to 200) mA
(0.2 to 2) A
(2 to 20) A
(20 to 30.2) A
(20 to 100) A
1 Hz to 30 kHz
(1 to 10) Hz
(0.01 to 2) kHz
(2 to 10) kHz
(10 to 30) kHz
(30 to 100) kHz
(1 to 10) Hz
(0.01 to 2) kHz
(2 to 10) kHz
(10 to 30) kHz
(30 to 100) kHz
(1 to 10) Hz
(0.01 to 2) kHz
(2 to 10) kHz
(10 to 30) kHz
(30 to 100) kHz
(1 to 10) Hz
(0.01 to 2) kHz
(2 to 10) kHz
(10 to 30) kHz
(1 to 10) Hz
(0.01 to 2) kHz
(2 to 10) kHz
(10 to 30) kHz
(0.01 to 10) kHz
(0.01 to 2) kHz
(2 to 10) kHz
40 Hz to 1 kHz
2.4 mA/A + 2.7 nA
0.033 % + 5.6 nA
0.032 % + 5.8 nA
0.061 % + 5.4 nA
0.089 % + 4.9 nA
0.46 % + 13 nA
0.031 % + 6.5 nA
0.031 % + 4.7 nA
0.059 % + 7.6 nA
0.084 % + 2.6 nA
0.46 % + 26 nA
0.031 % + 6.2 nA
0.030 % + 54 nA
0.059 % + 28 nA
0.083 % + 56 nA
0.46 % + 260 nA
0.031 % + 5.7 µA
0.031 % + 5.1 µA
0.058 % + 5.9 µA
0.082 % + 5.2 µA
0.031 % + 120 µA
0.031 % + 110 µA
0.061 % + 110 µA
0.084 % + 110 µA
0.093 % + 550 µA
0.094 % + 14 mA
0.14 % + 14 mA
0.68 %
Fluke 8588A
Valhalla 2575A with DMM
AC Current3 – Measure (0 to 100) µA
0.1 to 1 mA
(1 to 10) mA
(10 to 100) mA
(10 to 20) Hz
(20 to 45) Hz
(45 to 100) Hz
(0.1 to 1) kHz
(10 to 20) Hz
(20 to 45) Hz
(45 to 100) Hz
(0.1 to 5) kHz
(10 to 20) Hz
(20 to 45) Hz
(45 to 100) Hz
(0.1 to 5) kHz
(10 to 20) Hz
(20 to 45) Hz
(45 to 100) Hz
(0.1 to 5) kHz
0.46 % + 42 nA
0.17 % + 41 nA
0.07 % + 38 nA
0.07 % + 38 nA
0.45 % + 360 nA
0.17 % + 310 nA
0.07 % + 280 nA
0.03 % + 280 nA
0.45 % + 3.6 µA
0.17 % + 3.0 µA
0.07 % + 2.8 µA
0.03 % + 2.8 µA
0.42 % + 71 µA
0.17 % + 32 µA
0.07 % + 28 µA
0.03 % + 28 µA
HP 3458A, opt 002
AC Current3 – Measure (cont)
(0.1 to 1) A
(1 to 100) A
(100 to 1000) A
(10 to 20) Hz
(20 to 45) Hz
(45 to 100) Hz
(0.1 to 5) kHz
40 Hz to 1 kHz
(10 to 100) Hz
(100 to 500) Hz
0.46 % + 320 µA
0.18 % + 320 µA
0.09 % + 320 µA
0.12 % + 280 µA
0.68 %
2.4 % + 0.60 A
3.0 % + 0.64 A
HP 3458A, opt 002
Valhalla 2575A with DMM
Fluke 376 clamp
AC Power3 – Generate Watts ( = 0°)
(10 to 65 Hz)
(3.3 to 9) mA
(9 to 33) mA
(33 to 90) mA
(90 to 330) mA
(0.33 to 0.9) A
AC Power3 – Generate (cont)
(0.9 to 2.2) A
(2.2 to 4.5) A
(4.5 to 20.5) A
(0.11 to 3.0) mW
(0.001 to 9) W
(0.30 to 10) mW
(0.003 to 33) W
(1 to 30) mW
(0.01 to 90) W
(3.0 to 100) mW
(0.03 to 300) W
(11 to 300) mW
(0.11 to 900) W
(30 to 720) mW
(0.30 to 2000) W
(0.08 to 1.4) W
(0.73 to 4500) W
(0.15 to 6.7) W
(1.5 to 20 000) W
0.089 %
0.082 %
0.13 %
0.13 %
0.089 %
0.082 %
0.11 %
0.10 %
0.087 %
0.081 %
0.090 %
0.084 %
0.16 %
0.16 %
0.18 %
0.18 %
Fluke 5520A
Note: CMC is higher if is non-zero or if frequency is greater than 65 Hz. (Upper frequency limit: 30 kHz)
Fluke 5520A
Note: CMC is higher if is non-zero or if frequency is greater than 65 Hz. (Upper frequency limit: 30 kHz)
AC Voltage – Generate (0.005 to 2.2) mV
(2.2 to 22) mV
(22 to 220) mV
(0.22 to 2.2) V
(2.2 to 22) V
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
0.03 % + 4.6 µV
0.01 % + 4.6 µV
0.01 % + 4.6 µV
0.02 % + 4.7 µV
0.05 % + 5.8 µV
0.10 % + 12 µV
0.15 % + 23 µV
0.31 % + 23 µV
0.03 % + 4.6 µV
0.01 % + 4.6 µV
88 µV/V + 4.6 µV
0.02 % + 4.7 µV
0.05 % + 5.8 µV
0.10 % + 13 µV
0.14 % + 23 µV
0.27 % + 30 µV
0.03 % + 8.3 µV
0.01 % + 8.1 µV
87 µV/V + 8.3 µV
0.01 % + 5.8 µV
0.03 % + 120 µV
0.09 % + 28 µV
0.14 % + 30 µV
0.30 % + 45 µV
0.03 % + 69 µV
89 µV/V + 31 µV
46 µV/V + 11 µV
15 µV/V + 690 µV
56 µV/V + 350 µV
0.04 % + 93 µV
0.11 % + 210 µV
0.18 % + 300 µV
0.03 % + 670 µV
92 µV/V + 230 µV
46 µV/V + 80 µV
64 µV/V + 640 µV
0.01 % + 280 µV
0.03 % + 630 µV
0.11 % + 1.8 mV
0.15 % + 4.0 mV
Fluke 5720A
AC Voltage – Generate (cont)
(22 to 220) V
(220 to 1100) V
(220 to 750) V
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(15 to 40) Hz
(0.040 to 1) kHz
(1 to 20) kHz
(20 to 30) kHz
(30 to 50) kHz
(50 to 100) kHz
0.03 % + 4.9 mV
92 µV/V + 2.4 mV
55 µV/V + 790 µV
88 µV/V + 1.3 mV
0.02 % + 3.3 mV
0.09 % + 19 mV
0.50 % + 41 mV
0.83 % + 87 mV
0.03 % + 16 mV
95 µV/V + 4.2 mV
0.02 % + 5.3 mV
0.04 % + 16 mV
0.04 % + 10 mV
0.15 % + 68 mV
Fluke 5720A
Fluke 5720A and Fluke 5725A
AC Voltage3 – Generate (1 to 33) mV
(33 to 330) mV
(0.33 to 3.3) V
(10 to 45) Hz
45 Hz to 10 kHz
(10 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 500) kHz
(10 to 45) Hz
45 Hz to 10 kHz
(10 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 500) kHz
(10 to 45) Hz
45 Hz to 10 kHz
(10 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 500) kHz
0.05 % + 33 µV
20 µV/V + 100 µV
24 µV/V + 120 µV
0.04 % + 70 µV
0.27 % + 80 µV
0.81 % + 110 µV
0.04 % + 11 µV
0.02 % + 19 µV
31 µV/V + 250 µV
0.02 % + 140 µV
0.08 % + 100 µV
0.24 % + 87 µV
0.04 % + 60 µV
0.02 % + 130 µV
50 µV/V + 1.9 mV
0.02 % + 1.2 mV
0.07 % + 430 µV
0.28 % + 810 µV
Fluke 5520A
AC Voltage3 – Generate (cont)
(3.3 to 33) V
(33 to 330) V
(330 to 1020) V
(10 to 45) Hz
45 Hz to 10 kHz
(10 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
45 Hz to 1 kHz
(1 to 10) kHz
(10 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
45 Hz to 1 kHz
(1 to 5) kHz
(5 to 10) kHz
0.04 % + 790 µV
0.11 % + 1.9 mV
0.02 % + 3.1 mV
0.02 % + 7.2 mV
0.03 % + 11 mV
0.03 % + 20 mV
0.23 % + 63 mV
0.04 % + 20 mV
0.03 % + 20 mV
0.03 % + 32 mV
Fluke 5520A
AC Voltage – Measure (0 to 2.2) mV
(2.2 to 7) mV
(7 to 22) mV
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
0.2 % + 1.6 µV
0.09 % + 1.5 µV
0.05 % + 1.6 µV
0.09 % + 2.4 µV
0.14 % + 3.0 µV
0.26 % + 4.9 µV
0.27 % + 9.4 µV
0.41 % + 9.5 µV
0.1 % + 1.5 µV
0.04 % + 1.5 µV
0.03 % + 1.5 µV
0.05 % + 2.3 µV
0.07 % + 2.9 µV
0.14 % + 4.6 µV
0.15 % + 9.2 µV
0.27 % + 9.3 µV
0.03 % + 1.7 µV
0.02 % + 1.6 µV
0.01 % + 1.6 µV
0.02 % + 2.7 µV
0.04 % + 3.1 µV
0.1 % + 4.6 µV
0.1 % + 9.2 µV
0.2 % + 9.2 µV
Fluke 5790A
AC Voltage – Measure (cont)
(22 to 70) mV
(70 to 220) mV
(220 to 700) mV
(0.7 to 2.2) V
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
0.03 % + 2.6 µV
0.02 % + 1.8 µV
81 µV/V + 1.8 µV
0.02 % + 2.3 µV
0.03 % + 2.9 µV
0.06 % + 4.7 µV
0.08 % + 9.3 µV
0.13 % + 9.3 µV
0.03 % + 1.8 µV
0.01 % + 1.8 µV
47 µV/V + 1.9 µV
87 µV/V + 2.7 µV
0.02 % + 4.9 µV
0.03 % + 5.0 µV
0.05 % + 9.5 µV
0.12 % + 9.6 µV
0.022 % + 22 µV
83 µV/V + 11 µV
24 µV/V + 18 µV
41 µV/V + 23 µV
59 µV/V + 35 µV
63 µV/V + 0.28 mV
0.014 % + 0.28 mV
0.08 % + 0.28 mV
0.02 % + 69 µV
58 µV/V + 55 µV
14 µV/V + 50 µV
37 µV/V + 49 µV
58 µV/V + 67 µV
0.01 % + 0.34 mV
0.02 % + 0.35 mV
0.09 % + 0.36 mV
Fluke 5790A
Fluke 5790A
AC Voltage – Measure (cont)
(2.2 to 7) V
(7 to 22) V
(22 to 70) V
(70 to 220) V
(220 to 700) V
(700 to 1000) V
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(0.5 to 1) MHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(300 to 500) kHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(10 to 20) Hz
(20 to 40) Hz
(0.04 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
0.02 % + 92 µV
67 µV/V + 96 µV
26 µV/V + 23 µV
57 µV/V + 16 µV
92 µV/V + 16 µV
0.02 % + 50 µV
0.03 % + 1.7 mV
0.12 % + 1.5 mV
0.02 % + 40 µV
77 µV/V + 71 µV
32 µV/V + 17 µV
54 µV/V + 67 µV
89 µV/V + 120 µV
0.02 % + 40 µV
0.05 % + 190 µV
0.14 % + 430 µV
0.02 % + 290 µV
79 µV/V + 150 µV
36 µV/V + 130 µV
66 µV/V + 69 µV
0.01 % + 120 µV
0.02 % + 0.86 mV
0.05 % + 0.75 mV
0.14 % + 0.58 mV
0.02 % + 460 µV
80 µV/V + 550 µV
37 µV/V + 330 µV
79 µV/V + 320 µV
0.01 % + 260 µV
0.02 % + 2.8 mV
0.056 % + 1.0 mV
0.02 % + 4.3 mV
0.01 % + 4.3 mV
44 µV/V + 4.5 mV
0.01 % + 5.3 mV
0.06 % + 2.2 mV
0.02 % + 4.2 mV
0.01 % + 4.2 mV
45 µV/V + 2.0 mV
0.02 % + 2.0 mV
0.06 % + 6.9 mV
Fluke 5790A
AC Voltage3 – Measure (0 to 10) mV
(10 to 100) mV
(0.1 to 1) V
(1 to 10) V
(10 to 100) V
(100 to 700) V
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 40) Hz
(0.04 to 1) kHz
(1 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
0.03 % + 3.7 µV
0.02 % + 1.5 µV
0.03 % + 1.5 µV
0.1 % + 1.8 µV
0.6 % + 1.8 µV
4.6 % + 4.4 µV
59 µV/V + 9.0 µV
58 µV/V + 6.1 µV
0.01 % + 5.6 µV
0.03 % + 5.8 µV
0.05 % + 62 µV
0.3 % + 140 µV
1.1 % + 160 µV
55 µV/V + 110 µV
70 µV/V + 40 µV
0.015 % + 39 µV
91 µV/V + 710 µV
0.07 % + 380 µV
0.3 % + 400 µV
1.2 % + 270 µV
54 µV/V + 1.1 mV
65 µV/V + 480 µV
0.02 % + 400 µV
0.03 % + 890 µV
0.09 % + 530 µV
0.34 % + 2.2 mV
1.2 % + 2.8 mV
0.02 % + 7.7 mV
0.02 % + 4.0 mV
0.02 % + 3.9 mV
0.04 % + 3.9 mV
0.14 % + 4.8 mV
0.46 % + 15 mV
1.8 % + 17 mV
0.05 % + 55 mV
0.05 % + 37 mV
0.07 % + 38 mV
0.14 % + 43 mV
0.35 % + 43 mV
HP 3458A, opt 002
AC Voltage3 – HV Measure
(1 to 10) kV
(10 to 35) kV
(35 to 100) kV
60 Hz
60 Hz
60 Hz
0.16 % - 0.20 V
0.16 % - 5.8 V
0.20 % - 15 V
Vitrek 4700 with HVL35, HVL100
AC Voltage Flatness –
Measure
(0.005 to 7) V
(0.005 to 5.5) V
10 Hz to 30 MHz
(10 to 1100) MHz
0.47 %
1.6 %
Fluke 5790A
Power meter & power sensors
Capacitance3 – Generate
Synthesized Capacitance
(0.19 to 0.4) nF
(0.4 to 1.1) nF
(1.1 to 3.3) nF
(3.3 to 11) nF
(11 to 33) nF
(33 to 110) nF
(110 to 330) nF
(0.33 to 1.1) µF
(1.1 to 3.3) µF
(3.3 to 11) µF
(11 to 33) µF
(33 to 110) µF
(110 to 330) µF
(0.33 to 1.1) mF
(1.1 to 3.3) mF
(3.3 to 11) mF
(11 to 33) mF
(33 to 110) mF
(0.01 to 10) kHz
(0.01 to 10) kHz
(0.01 to 3) kHz
(0.01 to 1) kHz
(0.01 to 1) kHz
(0.01 to 1) kHz
(0.01 to 1) kHz
(10 to 600) Hz
(10 to 300) Hz
(10 to 150) Hz
(10 to 120) Hz
(10 to 80) Hz
(0 to 50) Hz
(0 to 20) Hz
(0 to 6) Hz
(0 to 2) Hz
(0 to 0.6) Hz
(0 to 0.2) Hz
0.58 % + 12 pF
0.58 % + 12 pF
0.57 % + 12 pF
0.28 % + 14 pF
0.29 % + 120 pF
0.28 % + 140 pF
0.28 % + 390 pF
0.28 % + 1.4 nF
0.28 % + 3.9 nF
0.27 % + 15 nF
0.28 % + 43 nF
0.43 % + 170 nF
0.49 % + 480 nF
0.51 % + 1.4 µF
0.49 % + 5.0 µF
0.37 % + 36 µF
0.83 % + 49 µF
0.11 % + 360 µF
Fluke 5520A
Parameter/Equipment
Frequency
CMC2, 10 ()
Comments
Capacitance3 – Generate (cont)
Discrete Capacitance Points
1 pF
10 pF
100 pF
1000 pF
1 nF
2 nF
10 nF
100 nF
200 nF
1000 nF
1 kHz
1 kHz
1 kHz
1 kHz
(20 to 70) Hz
70 Hz to 100 kHz
(20 to 40) Hz
40 Hz to 100 kHz
20 Hz to 100 kHz
20 Hz to 50 kHz
20 Hz to 10 kHz
20 Hz to 30 kHz
0.85 fF
1.6 fF
6.5 fF
54 fF
1.8 %
0.55 %
1.0 %
0.55 %
0.31 %
0.17 %
0.16 %
0.34 %
Fluke 5520A
Agilent 16380A standard capacitors
Genrad 1409 series standard capacitors
Capacitance3 – Measure (1 to 10) pF
(10 to 100) pF
(100 to 1000) pF
(1 to 10) nF
(10 to 100) nF
(100 to 1000) nF
(1 to 10) µF
(10 to 100) µF
(10 to 100) kHz
100 kHz to 1 MHz
(1 to 10) kHz
10 kHz to 1 MHz
(100 to 1000) Hz
1 kHz to 1 MHz
(20 to 100) Hz
100 Hz to 1 MHz
20 Hz to 1 MHz
20 Hz to 1 MHz
20 Hz to 1 MHz
20 Hz to 100 kHz
100 kHz to 1 MHz
1.0 %
0.34 %
1.2 %
0.15 %
1.9 %
0.17 %
1.5 %
0.28 %
0.24 %
0.11 %
0.31 %
0.33 %
2.6 %
Keysight E4980AL
Parameter/Equipment
Frequency
CMC2, 10 ()
Comments
Capacitance3 – Measure (cont)
(100 to 1000) µF
(1 to 10) mF
(10 to 100) mF
(100 to 1000) mF
(20 to 1000) Hz
(1 to 100) kHz
(20 to 125) Hz
(125 to 1000) Hz
(20 to 125) Hz
20 Hz
0.16 %
2.8 %
0.32 %
0.55 %
1.2 %
4.2 %
Keysight E4980AL
Capacitance3 – Measure (0.1 to 1) mF
(1 to 10) mF
(10 to 110) mF
DC DC DC
0.01 %
0.01 %
0.02 %
Charge technique using DC source & voltmeter
DC Current – Generate
(0 to 220) µA
(0.22 to 2.2) mA
(2.2 to 22) mA
(22 to 220) mA
(0.22 to 2.2) A
(2.2 to 11) A
(11 to 20.5) A
(20.5 to 100) A
41 µA/A + 7.1 nA
35 µA/A + 8.5 nA
35 µA/A + 54 nA
47 µA/A + 850 nA
67 µA/A + 24 µA
0.04 % + 570 µA
0.11 % + 2.0 mA
0.63 % + 0.12 A
Fluke 5720A
Fluke 5725A
Fluke 5520A & 50 turn coil
Valhalla 2575A with DMM
DC Current3 – Generate
(0 to 330) µA
(0.33 to 3.3) mA
(3.3 to 33) mA
(33 to 330) mA
(0.33 to 1.1) A
(1.1 to 3) A
(3 to 11) A
(11 to 20.5) A
(20.5 to 100) A
(100 to 1000) A
0.02 % + 24 nA
0.01 % + 69 nA
0.01 % + 360 nA
0.01 % + 5.3 µA
0.02 % + 200 µA
0.04 % + 85 µA
0.06 % + 690 µA
0.11 % + 1.9 mA
0.58 % + 0.16 A
0.59 % + 0.55 A
Fluke 5520A Fluke 5520A
Fluke 5520A & 50 turn coil
Parameter/Equipment
Range
CMC2, 10 ()
Comments
DC Current – Measure
(0 to 20) µA
(20 to 200) µA
(0.2 to 2) mA
(2 to 20) mA
(20 to 200) mA
(0.2 to 2) A
(2 to 20) A
(20 to 30.2) A
(20 to 100) A
(100 to 1000) A
27 µA/A + 500 pA
11 µA/A + 500 pA
10 µA/A + 5.0 nA
11 µA/A + 54 nA
40 µA/A + 1.1 µA
0.012 % + 120 µA
0.020 % + 510 µA
0.057 % + 5.0 mA
0.62 % + 0.26 A
2.4 % + 0.74 A A
Fluke 8588A
Valhalla 2575A with DMM
Fluke 376 clamp
DC Current3 – Measure
(0 to 100) µA
0.1 to 1 mA
1 to 10 mA
10 to 100 mA
0.1 to 1 A
(1 to 10) A
(10 to 1000) A
20 µA/A + 1.5 nA
22 µA/A + 7.9 nA
22 µA/A + 81 nA
39 µA/A + 790 nA
0.011 % + 37 µA
23 mA
2.4 % + 0.74 A
HP 3458A, opt 002
Fluke 45
Fluke 376 clamp
DC Power3 – Generate (0.33 to 3.3) mA
(3.3 to 33) mA
(33 to 330) mA
(0.33 to 3) A
(0.011 to 1.1) mW
(0.11 to 11) mW
(1.1 to 110) mW
(0.011 to 1.1) W
(0.11 to 3.3) W
(0.11 to 11) mW
(1.1 to 110) mW
(0.011 to 1.1) W
(0.11 to 11) W
(1.1 to 33) W
(1.1 to 110) mW
(0.011 to 1.1) W
(0.11 to 11) W
(1.1 to 110) W
(11 to 330) W
(11 to 990) mW
(0.11 to 9.9) W
(1.1 to 99) W
(11 to 990) W
(0.11 to 3) kW
0.04 %
94 µW/W
94 µW/W
95 µW/W
80 µW/W
0.04 %
90 µW/W
90 µW/W
91 µW/W
76 µW/W
0.04 %
91 µW/W
91 µW/W
92 µW/W
77 µW/W
0.05 %
0.03 %
0.03 %
0.03 %
0.03 %
Fluke 5520A
DC Power3 – Generate (cont)
(3 to 20.5) A
(0.099 to 6.7) W
(0.99 to 6.7) W
(9.9 to 670) W
(0.099 to 6.8) kW
(0.99 to 20.9) kW
0.082 %
0.071 %
0.071 %
0.071 %
0.070 %
Fluke 5520A
DC Voltage – Generate
(0 to 220) mV
(0.22 to 2.2) V
(2.2 to 11) V
(11 to 22) V
(22 to 220) V
(220 to 1100) V
8.0 µV/V + 650 nV
4.2 µV/V + 950 nV
3.0 µV/V + 3.3 µV
3.0 µV/V + 5.3 µV
3.8 µV/V + 180 µV
5.4 µV/V + 730 µV
Fluke 5720A
DC Voltage3 – Generate
Fixed Point3
(0 to 330) mV
(0.33 to 3.3) V
(3.3 to 33) V
(33 to 330) V
(330 to 1020) V
10 V
23 µV/V + 1.3 µV
13 µV/V + 2.2 µV
14 µV/V + 24 µV
21 µV/V + 190 µV
21 µV/V + 2.0 mV
1.0 µV/V
Fluke 5520A
Fluke 732A
DC Voltage3 – HV Generate
(1 to 50) kV
2.3 % of rdg
HV source with divider
DC Voltage – Measure
(0 to 200) mV
(0.2 to 2) V
(2 to 20) V
(20 to 200) V
(200 to 1050) V
6.4 µV/V + 300 nV
3.3 µV/V + 400 nV
3.2 µV/V + 2.4 µV
5.0 µV/V + 35 µV
5.3 µV/V + 580 µV
Fluke 8588A
DC Voltage3 – Measure
Fixed Point3
(0 to 200) mV
(0.2 to 2) V
(2 to 20) V
(20 to 200) V
(200 to 1050) V
10 V
5.4 µV/V + 400 nV
4.4 µV/V + 600 nV
4.4 µV/V + 2.7 µV
6.7 µV/V + 58 µV
5.9 µV/V + 1.3 mV
1 µV/V
HP 3458A
Fluke 732A with Keithley 182 and Dataproof 160A
DC Voltage3 – HV Measure
(1 to 10) kV
(10 to 35) kV
(35 to 100) kV
0.05 % - 0.35 V
0.09 % - 5.6 V
0.16 % - 37 V
Vitrek 4700 with HVL35, HVL100
Oscilloscope3 – Amplitude DC
50 Ω
1 MΩ
Amplitude Square Wave
50 Ω
1 MΩ
Leveled Sine Wave Amplitude
(50 kHz Ref)
Time Marker
(0 to 6.6) V
(0 to 130) V
1 mV to 6.6 V(p-p)
1 mV to 130 V(p-p)
50 kHz reference
50 kHz to 100 MHz
(100 to 300) MHz
(300 to 600) MHz
(600 to 1100) MHz
5 s to 50 ms
20 s to 2 ns
0.29 % + 49 µV
0.06 % + 48 µV
0.29 % + 49 µV
0.12 % + 48 µV
3.0 % + 0.34 mV
4.5 % + 0.35 mV
5.0 % + 0.36 mV
7.2 % + 0.36 mV
8.3 % + 0.31 mV
(30 + 1200t) µs/s
5.0 µs/s
Fluke 5520A-SC1100
t = time in seconds
Inductance3 – Generate 2 mH
100 mH
1 H
10 H
(20 to 60) Hz
60 Hz to 10 kHz
20 Hz to 10 kHz
20 Hz to 10 kHz
20 Hz to 1 kHz
1.8 %
0.60 %
0.31 %
0.31 %
0.34 %
Genrad 1482 series standard inductors
Inductance3 – Measure (100 to 1000) nH
(1 to 10) µH
(100 to 300) kHz
300 kHz to 1 MHz
(10 to 100) kHz
100 kHz to 1 MHz
0.75 %
0.27 %
0.89 %
0.12 %
Keysight E4980AL
Inductance3 – Measure (cont)
(10 to 100) µH
(100 to 1000) µH
(1 to 10) mH
(10 to 100) mH
(100 to 1000) mH
(1 to 10) H
(10 to 100) H
(1 to 10) kHz
10 kHz to 1 MHz
10 Hz to 1 kHz
1 kHz to 1 MHz
(20 to 125) Hz
125 Hz to 1 MHz
(20 to 100) Hz
100 Hz to 1 MHz
20 Hz to 300 kHz
300 kHz to 1 MHz
20 Hz to 100 kHz
100 kHz to 1 MHz
20 Hz to 10 kHz
(10 to 100) kHz
1.3 %
0.13 %
2.8 %
0.18 %
2.7 %
0.24 %
0.64 %
0.16 %
0.15 %
0.4 %
0.11 %
3.5 %
0.1 %
0.41 %
Keysight E4980AL
Pulse Characterization –
Transition (Rise / Fall) Time – Measure
1 kHz to 2 MHz
Nominal 250 ps
(2 to 10) MHz
Nominal 300 ps
53 ps
53 ps
Fluke 5520A-SC1100
Phase – Generate (0 to 999.999)°
0.02 Hz to 6.25 kHz
(6.25 to 50) kHz
(50 to 100) kHz
0.02°
0.03°
0.06°
Clark Hess 5000
Phase – Measure (0 to 360)°
(-180 to 180)°
(0.02 to 20) kHz
(20 to 50) kHz
(50 to 100) kHz
0.06°
0.06°
0.002f – 0.05°
Clark Hess 6000
f = frequency in kHz
Resistance – Generate, Discrete Resistance Points
0 Ω
1 Ω
1.9 Ω
10 Ω
19 Ω
100 Ω
190 Ω
1 kΩ
1.9 kΩ
10 kΩ
19 kΩ
100 kΩ
190 kΩ
1 MΩ
1.9 MΩ
10 MΩ
19 MΩ
100 MΩ
47 µΩ
93 µΩ
0.2 mΩ
0.2 mΩ
0.5 mΩ
1.1 mΩ
2.0 mΩ
8.8 mΩ
17 mΩ
88 mΩ
0.2 Ω
1.1 Ω
2.0 Ω
24 Ω
40 Ω
360 Ω
890 Ω
12 kΩ
Fluke 5720A
Resistance3 – Generate, Synthesized Resistance Points
(0 to 11) Ω
(11 to 33) Ω
(33 to 110) Ω
(110 to 330) Ω
(0.33 to 1.1) kΩ
(1.1 to 3.3) kΩ
(3.3 to 11) kΩ
(11 to 33) kΩ
(33 to 110) kΩ
(110 to 330) kΩ
(0.33 to 1.1) MΩ
(1.1 to 3.3) MΩ
(3.3 to 11) MΩ
(11 to 33) MΩ
(33 to 110) MΩ
(110 to 330) MΩ
(0.33 to 1.1) GΩ
1 Ω
10 Ω
100 Ω
1 kΩ
10 kΩ
45 µΩ/Ω + 1.2 mΩ
34 µΩ/Ω + 1.8 mΩ
26 µΩ/Ω + 3.0 mΩ
30 µΩ/Ω + 3.5 mΩ
31 µΩ/Ω + 4.0 mΩ
30 µΩ/Ω + 34 mΩ
30 µΩ/Ω + 59 mΩ
30 µΩ/Ω + 340 mΩ
30 µΩ/Ω + 590 mΩ
35 µΩ/Ω + 3.0 Ω
35 µΩ/Ω + 5.4 Ω
68 µΩ/Ω + 41 Ω
0.01 % + 140 Ω
0.03 % + 3.6 kΩ
0.06 % + 6.0 kΩ
0.35 % + 110 kΩ
1.7 % + 870 kΩ
0.48 µΩ/Ω
3.0 µΩ/Ω
2.7 µΩ/Ω
0.75 µΩ/Ω
2.7 µΩ/Ω
Fluke 5520A
Fluke 742A
Resistance – Measure
(0 to 2) Ω
(2 to 20) Ω
(20 to 200) Ω
(0.2 to 2) kΩ
(2 to 20) kΩ
(20 to 200) kΩ
(0.2 to 2) MΩ
(2 to 20) MΩ
(20 to 200) MΩ
(0.2 to 2) GΩ
13 µΩ/Ω + 5.2 µΩ
8.3 µΩ/Ω + 23 µΩ
8.3 µΩ/Ω + 65 µΩ
8.2 µΩ/Ω + 580 µΩ
8.2 µΩ/Ω + 7.7 mΩ
8.4 µΩ/Ω + 82 mΩ
9.1 µΩ/Ω + 1.2 Ω
13 µΩ/Ω + 100 Ω
49 µΩ/Ω + 11 kΩ
0.060 % + 1.1 MΩ
Fluke 8588A
Resistance3 – Measure
(0 to 12) Ω
(12 to 120) Ω
(0.12 to 1.2) kΩ
(1.2 to 12) kΩ
(12 to 120) kΩ
(0.12 to 1.2) MΩ
(1.2 to 12) MΩ
(12 to 120) MΩ
(0.12 to 1.2) GΩ
18 µΩ/Ω + 58 µΩ
13 µΩ/Ω + 730 µΩ
12 µΩ/Ω + 430 µΩ
12 µΩ/Ω + 4.0 mΩ
12 µΩ/Ω + 39 mΩ
18 µΩ/Ω + 2.2 Ω
58 µΩ/Ω + 120 Ω
0.06 % + 1.3 kΩ
0.58 % + 7.0 kΩ
HP 3458A
AC Resistance
(0.05 to 0.1) Ω
(0.1 to 1) Ω
(1 to 10) Ω
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
3.7 %
2.1 %
1.5 %
1.3 %
1.2 %
1.4 %
3.7 %
1.8 %
1.1 %
0.84 %
0.69 %
0.68 %
0.90 %
0.92 %
0.49 %
0.46 %
0.34 %
0.39 %
0.39 %
0.91 %
Keysight E4980AL
AC Resistance (cont)
(10 to 100) Ω
(100 to 300) Ω
(0.3 to 1) kΩ
(1 to 3) kΩ
(3 to 10) kΩ
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
0.39 %
0.35 %
0.31 %
0.34 %
0.85 %
0.86 %
0.91 %
0.87 %
0.30 %
0.31 %
0.85 %
0.85 %
0.85 %
0.87 %
0.16 %
0.30 %
0.30 %
0.85 %
0.85 %
0.85 %
0.87 %
0.33 %
0.30 %
0.85 %
0.85 %
0.85 %
0.85 %
0.87 %
0.33 %
0.30 %
0.85 %
0.85 %
0.85 %
0.85 %
0.90 %
Keysight E4980AL
AC Resistance (cont)
(10 to 30) kΩ
(30 to 100) kΩ
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
(20 to 125) Hz
(125 to 1000) Hz
(1 to 10) kHz
(10 to 100) kHz
(100 to 300) kHz
(0.3 to 1) MHz
(1 to 2) MHz
0.33 %
0.85 %
0.85 %
0.85 %
0.86 %
0.86 %
0.91 %
0.34 %
0.85 %
0.85 %
0.85 %
0.87 %
0.87 %
0.94 %
Keysight E4980AL
RTD Indicators3 – Pt 385, 100
Pt 385, 200
Pt 385, 500
(-200 to -80) °C
(>-80 to 0) C
(>0 to 100) °C
(>100 to 300) °C
(>300 to 400) °C
(>400 to 630) °C
(>630 to 800) C
(-200 to -80) °C
(>-80 to 0) C
(>0 to 100) °C
(>100 to 260) °C
(>260 to 300) °C
(>300 to 400) °C
(>400 to 600) °C
(>600 to 630) C
(-200 to -80) C
(>-80 to 0) °C
(>0 to 100) °C
(>100 to 260) °C
(>260 to 300) °C
(>300 to 400) °C
(>400 to 600) °C
(>600 to 630) C
0.06 °C
0.06 °C
0.08 °C
0.11 °C
0.12 °C
0.14 °C
0.27 °C
0.05 °C
0.05 °C
0.05 °C
0.06 °C
0.19 °C
0.05 °C
0.06 °C
0.06 °C
0.07 °C
0.1 °C
0.1 °C
0.11 °C
0.13 °C
Fluke 5520A
RTD Indicators3 – (cont) Pt 385, 1 k
PtNi 385, 120
(Ni 120)
Pt 3916, 100
Pt 3926, 100
Cu 427, 10
(-200 to -80) °C
(>-80 to 0) °C
(>0 to 100) °C
(>100 to 260) °C
(>260 to 300) °C
(>300 to 400) °C
(>400 to 600) °C
(>600 to 630) C
(-80 to 0) C
(>0 to 100) °C
(>100 to 260) C
(-200 to -190) C
(>-190 to -80) °C
(>-80 to 0) °C
(>0 to 100) °C
(>100 to 260) °C
(>260 to 300) °C
(>300 to 400) °C
(>400 to 600) °C
(>600 to 630) C
(-200 to -80) C
(>-80 to 0) °C
(>0 to 100) °C
(>100 to 300) °C
(>300 to 400) °C
(>400 to 630)
(-100 to 260) C
0.04 °C
0.08 °C
0.28 °C
0.1 °C
0.1 °C
0.02 °C
0.05 °C
0.1 °C
0.11 °C
0.12 °C
0.28 °C
0.06 °C
0.06 °C
0.08 °C
0.11 °C
0.12 °C
0.15 °C
0.36 °C
Fluke 5520A
Thermocouple Indicators3 –
Type B
Type C
(600 to 800) °C
(>800 to 1000) °C
(>1000 to 1550) °C
(>1550 to 1820) C
(0 to 150) °C
(>150 to 650) °C
(>650 to 1000) °C
(>1000 to 1800) °C
(>1800 to 2316) C
0.52 °C
0.41 °C
0.36 °C
0.40 °C
0.36 °C
0.32 °C
0.37 °C
0.59 °C
0.98 °C
Fluke 5520A
Thermocouple Indicators3 – (cont)
Type E
Type J
Type K
Type N
Type R
Type S
Type T
Type U
(-250 to -100) °C
(>-100 to -25) °C
(>-25 to 350) °C
(>350 to 650) °C
(>650 to 1000) C
(-210 to -100) °C
(>-100 to -30) °C
(>-30 to 150) °C
(>150 to 760) °C
(>760 to 1200) C
(-200 to -100) °C
(>-100 to -25) °C
(>-25 to 120) °C
(>120 to 1000) °C
(>1000 to 1372) C
(-200 to -100) °C
(>-100 to -25) °C
(>-25 to 120) °C
(>120 to 410) °C
(>410 to 1300) C
(0 to 250) °C
(>250 to 400) °C
(>400 to 1000) °C
(>1000 to 1767) C
(0 to 250) °C
(>250 to 1000) °C
(>1000 to 1400) °C
(>1400 to 1767) C
(-250 to -150) C
(>-150 to 0) °C
(>0 to 120) °C
(>120 to 400) C
(-200 to 0) °C
(>0 to 600) C
0.59 °C
0.21 °C
0.19 °C
0.21 °C
0.26 °C
0.33 C
0.21 °C
0.18 °C
0.22 °C
0.28 °C
0.40 C
0.23 °C
0.21 °C
0.32 °C
0.47 °C
0.47 °C
0.27 °C
0.24 °C
0.23 °C
0.33 °C
0.67 °C
0.43 °C
0.41 °C
0.48 °C
0.56 °C
0.44 °C
0.45 °C
0.55 °C
0.74 °C
0.29 °C
0.21 °C
0.19 C
0.66 °C
0.33 °C
Fluke 5520A
Fluid Quantities
Parameter/Equipment
Range8
CMC2, 5, 8 ()
Comments
Refractometers – Brix
Salt (NaCl)
1.332 99 nD
1.336 59 nD
1.344 01 nD
1.355 68 nD
1.399 86 nD
1.466 01 nD
1.536 79 nD
(0 to 50) % NaCl solution
0.000 04 nD
0.000 05 nD
0.000 05 nD
0.000 05 nD
0.000 05 nD
0.000 08 nD
0.000 08 nD
0.03 % NaCl solution
Standard solutions
Viscosity Meter Calibration3
(1 to 33) % of Scale
(33 to 66) % of Scale
(66 to 100) % of Scale
2.7 %
1.8 %
1.7 %
Viscosity oils
Viscosity Dip Cups3 – Efflux Time
(1 to 100) mm²/s
(100 to 1000) mm²/s
1.8 %
1.3 %
Viscosity oils
Volumetric Flow3 – Flowmeters
Gas
Liquid
(1 to 250) sccm
(0.02 to 6) slpm
(2 to 30) slpm
0 to 34 lpm
0.02 sccm + 1.5 %
0.01 slpm + 1.1 %
0.04 slpm + 1.2 %
0.17 % + 0.19 lpm
Comparison to flow standards
Measured weight over time
Volume –Volumetric Apparatus (Beakers, Cylinders, Flasks, etc.)
(1 to 4000) mL
(4000 to 19 000) mL
0.01 %
0.03 %
Balance & weights
Mechanical
Parameter/Equipment
Range
CMC2, 10 ()
Comments
Durometer Calibrators – Beam Type
Type A Type D
0.03 Duro
0.03 Duro
Optical comparator & mass comparator
Force – Compression & Tension, Measure & Measuring Equipment
(200 to 5000) lbf
(5000 to 20 000) lbf
(20 000 to 60 000) lbf
2.0 lbf
8.0 lbf
25 lbf
Morehouse 1000 series proving rings
Force3 – Compression & Tension, Measure & Measuring Equipment
Measure Only – Compression Only
Up to 2.5 N (2.5 to 50) N
(11.2 to 50) lbf
(50 to 500) lbf
(500 to 2000) lbf
(2000 to 30 000) lbf
(30 000 to 200 000) lbf
0.001 N
0.01 N
1.6E-4 lbf/lbf + 0.0015 lbf
(1.3E-7∙F² + 1.2E-4∙F
+ 4.2E-3) lbf
3.0 lbf
21 lbf
130 lbf
Deadweights, load cells
F is the applied force in lbf
Load cell
Extensometers3
Up to 20 in
2.3 µin/in + 8.5 µin
Measuring machine, Gage blocks, micrometer, bench micrometer, linear encoder, extension rod
Indirect Verification of Rockwell Hardness Testers3
HRA:
Low Medium High
HRBW:
Low Medium High
HRC:
Low Medium High
0.53 HRA
0.52 HRA
0.64 HRA
1.8 HRBW
1.3 HRBW
1.2 HRBW
0.98 HRC
1.2 HRC
0.73 HRC
Indirect verification per ASTM E18
Indirect Verification of Rockwell Hardness Testers3
(cont)
HRD:
Low Medium High
HRF:
Low Medium High
HRG:
Low Medium High
HRRW:
Low Medium High
HRSW:
Low High
HR15N:
Low Medium High
Low Medium High
HR45N:
Low Medium High
HR15T:
Low Medium High
0.77 HRD
0.86 HRD
0.36 HRD
1.0 HRF
0.92 HRF
0.67 HRF
1.2 HRG
1.1 HRG
0.40 HRG
0.76 HRRW
0.61 HRRW
0.93 HRRW
0.93 HRSW
0.42 HRSW
1.2 HR15N
1.2 HR15N
1.2 HR15N
1.2 HR30N
1.2 HR30N
1.2 HR30N
1.2 HR45N
1.2 HR45N
1.2 HR45N
1.2 HR15T
1.2 HR15T
1.2 HR15T
Indirect verification per ASTM E18
Parameter/Equipment
Range
CMC2, 5, 10 ()
Comments
Indirect Verification of Rockwell Hardness Testers3 (cont)
HR30T:
Low Medium High
HR45T:
Low Medium High
1.3 HR30T
1.2 HR30T
1.2 HR30T
1.3 HR45T
1.3 HR45T
1.2 HR45T
Indirect verification per ASTM E18
Indirect Verification of Brinell Hardness Testers at Test Condition(s)3
–
10/500/15
10/3000/15
(50 to 70) HBW
(80 to 101) HBW
239 HBW
349 HBW
416 HBW
2.5 HBW
3.7 HBW
8.4 HBW
13 HBW
15 HBW
Indirect verification method per ASTM E10
Indirect Verification of Microindentation Hardness Testers3 – (Knoop & Vickers)
(250 to 650) HK
>650 HK
(240 to 600) HV
>600 HV
16 HK
38 HK
13 HV
37 HV
Indirect verification method per ASTM E92
Linear Velocity3 – Measuring Equipment
(1 to 10) mm/min
(10 to 450) mm/min
(450 to 1020) mm/min
1.1 % + 0.0011 mm/min
0.39 % + 0.023 mm/min
1.3 % - 4.7 mm/min
Linear scale & stopwatch
Mass – Measure, Fixed Points
30 kg
20 kg
10 kg
5 kg
3 kg
2 kg
1 kg
500 g
300 g
200 g
100 g
50 g
7.3 mg
6.3 mg
5.4 mg
2.7 mg
2.6 mg
2.6 mg
2.6 mg
2.6 mg
2.6 mg
59 µg
48 µg
15 µg
Double substitution with air buoyancy correction; Class E2 mass standards; Sartorius CC50, RC210P, A&D MC- 6100, CC50002
Mass – Measure, Fixed Points (cont)
30 g
20 g
10 g
5 g
3 g
2 g
1 g
500 mg
300 mg
200 mg
100 mg
50 mg
30 mg
20 mg
10 mg
5 mg
3 mg
2 mg
1 mg
14 µg
8.9 µg
8.3 µg
6.4 µg
6.1 µg
5.7 µg
5.6 µg
5.5 µg
5.7 µg
5.5 µg
5.5 µg
5.5 µg
6.0 µg
5.6 µg
5.6 µg
5.4 µg
5.7 µg
5.4 µg
5.4 µg
Double substitution with air buoyancy correction; Class E2 mass standards; Sartorius CC50, RC210P, A&D MC- 6100, CC50002
Mass3 – Measure
(0.2 to 3000) g
(3 to 34) kg
0.014 % + 0.071 g
0.055 % + 0.50 g
ASTM class 6/7, OIML Class M2/M3, NIST Class F by single substitution
Pressure – Pneumatic Gauge, Negative Gauge, & Absolute
Gauge Only Hydraulic
Up to 0.2 psi (0.2 to 1000) psi
(1000 to 15 000) psig
(2 to 20 000) psig
0.000 73 psi
0.003 %
0.008 %
0.008 %
Fluke 6270A Ruska 2465
Ruska 2475
Ruska 2485
Pressure3– Pneumatic Gauge, Negative Gauge, & Absolute
Pressure – Gauge & Absolute
Up to 2 inH2O
Up to 1 inH2O Up to 4 inH2O Up to 20 inH2O
(-20 to 20) inH2O
Up to 40 inH2O
0.002 inH2O
0.007 inH2O
0.08 inH2O
0.12 inH2O
0.35 inH2O
0.23 inH2O
Microtector Manometers
Pressure3– Pneumatic Gauge, Negative Gauge,
& Absolute cont.
Pressure – Gauge Only
(-15 to 15) psig
(15 to 30) psig
(30 to 100) psig
(100 to 500) psig
(500 to 1000) psig
(1000 to 10 000) psig
0.02 psig
0.03 psig
0.06 psig
0.29 psig
0.62 psig
4.6 psig
Pressure transducers
Scales & Balances3
(0.01 to 1) g
(1 to 200) g (0.2 to 2) kg
(2 to 11) kg (25 to 3000) lb
(3000 to 12 000) lb
120 µg/g + 29 µg
4.6 µg/g + 130 µg
6.4 µg/g + 1.0 µg
110 µg/g + 40 mg
0.01 %
2.1 lb
Certified weights, NIST Handbook 44
E2, Class 1
Tachometers3 – Contact
Strobo Photo
(50 to 100) rpm
(100 to 500) rpm
(500 to 1000) rpm
(1000 to 1500) rpm
(1500 to 2000) rpm
Up to 500 rpm
(500 to 20 000) rpm
Up to 500 rpm (500 to 3000) rpm
(3000 to 9000) rpm
(9000 to 99 999) rpm
1.2 rpm
2.2 rpm
0.86 rpm + 0.026 %
0.84 rpm + 0.035 %
5.1 rpm
0.01 rpm
0.05 rpm
0.009 rpm
0.008 rpm
0.48 rpm
3.0 rpm
Tachometer test station signal generator
Torque Transducers
(4 to 80) ozf·in
(5 to 60) lbf·in
(5 to 250) lbf·ft
(250 to 1000) lbf·ft
0.05 %
0.04 %
0.07 %
0.03 %
Torque arms & Class F weights
Torque Wrenches, Tools3
(8 to 80) ozf·in
(5 to 20) lbf·in
(20 to 50) lbf·in (50 to 250) lbf·in
(20 to 100) lbf·ft
(100 to 250) lbf·ft
(100 to 1000) lbf·ft
0.23 ozf·in
0.03 lbf·in
0.06 lbf·in
0.9 lbf·in
0.2 lbf·ft
1.0 lbf·ft
1.2 lbf·ft
Torque transducers
Optical Quantities
Parameter/Equipment
Range
CMC2 ()
Comments
Gloss Meters3
20°
60°
85°
0.63 GU
0.42 GU
0.44 GU
Gloss standards
Gloss Tiles3
20°
60°
85°
0.67 GU
0.48 GU
0.50 GU
Comparison to gloss standards
Rubber & Plastics Industry Specific Equipment
Parameter/Equipment
Range
CMC2 ()
Comments
Capillary Rheometers – Polymeric3 (Plastic)
Barrel Inside Diameter & Uniformity
Piston Tip Diameter & Length, Capillary Bore Length
Temperature Accuracy
(6.35 to 19) mm
(9 to 25.4) mm
(180 to 300) °C
0.007 mm
0.003 mm
0.09 °C
ASTM D 3835 –
excludes surface roughness, hardness of piston
Bore micrometer Micrometer
Digital thermometer
Capillary Rheometers3 – Rubber
Barrel Inside Diameter & Uniformity
Piston Tip Diameter & Length, Capillary Bore Length
Temperature Accuracy Crosshead Speed Force
Pressure
(9 to 22) mm
(9 to 25.4) mm
(10 to 190) °C
Up to 25.4 mm/min Up to 5000 lbf
Up to 10 000 psi
0.007 mm
0.003 mm
0.09 °C
0.05 mm/min
32 lbf
24 psi
ASTM D 5099
Bore micrometer Micrometer
Digital thermometer Dial indicator/stopwatch Load cell
Deadweight pressure tester
Direct Verification of Durometers – Types A, B, C, D, DO, E, M, O, OO, OOO, OOO-S
Indentor Extension & Shape –
Diameter Radius Angle Extension
Indentor Display
Spring Calibration – Force
Types A, B, E, & O Types C, D, & DO
Types OO & OOO Type OOO-S Type M
Up to 25 mm Up to 25 mm Up to 90°
Up to 25 mm (0 to 100) Duro
(0 to 100) Duro
(0 to 100) Duro
(0 to 100) Duro
(0 to 100) Duro
(0 to 100) Duro
0.004 mm
0.01 mm
0.03°
0.007 mm
0.58R + 12 µDuro
0.63 Duro
0.61 Duro
1.5 Duro
1.3 Duro
1.9 Duro
ASTM D2240
Optical inspection under magnification
Gage blocks
Durometer calibrator Balance
Durometer Test Blocks
Types A & D
1.4 Duro
Durometer
Extruders3 –
Temperature Controller Accuracy (T/C)
Thermocouple Accuracy Screw Speed
Pressure
Timer Accuracy
(0 to 350) °C
(0 to 350) °C
(6 to 1000) rpm
(2 to 30) psi
(30 to 100) psi
(100 to 500) psi
(500 to 1000) psi
(1000 to 5000) psi
(5000 to 10 000) psi
Up to 7200 s
1.5 °C
0.96 °C
2.1 rpm
0.04 psi
0.06 psi
0.33 psi
0.60 psi
1.8 psi
6.7 psi
0.72 s
TC calibrator
Drywell Tachometer Pressure transducer
Comparison to stopwatch
Extrusion Plastometers3, 6 – Cylinder Bore
Piston Measurements Temperature
Load to 3 kg
Timing
Up to 2 in Up to 2 in
(0 to 400) °C
Up to 3 kg (3 to 20) kg
Up to 7200 s
0.000 28 in
0.000 30 in
0.12 °C
0.35 g
2.4 g
0.36 s
ASTM D1238
Rapid Plastimeter RP30003 – Plate Diameter
Effective Depth Platen Temperature Timer
Sample Load Platen Gap
(7 to 15) mm Up to 10 mm
Ambient to 200 °C Up to 1 min
Up to 200 N Up to 10 mm
0.04 mm
0.04 mm
0.23 °C
0.36 s
1.6 N
0.004 mm
ASTM D3194 ISO 2007
Rubber Press3 – Laboratory, Compression, Injection, Transfer
Closing Force
Temperature Uniformity Parallelism
(0 to 2000) lbf
(2 to 30) klbf
(30 to 100) klbf
(100 to 200) klbf
(200 to 400) klbf
(50 to 350) °C
(0.001 to 0.01) in/ft
24 lbf
41 lbf
200 lbf
390 lbf
1.7 klbf
0.42 °C
0.0028 in/ft
ASTM D 3182
ISO 2393
Injection Molders3 –
Temperature Controller Accuracy (T/C)
Thermocouple Accuracy
Screw Speed Pressure
Plunger Linear Displacement
Plunger Speed
Timer Accuracy
(0 to 350) °C
(0 to 350) °C
(6 to 1000) rpm
(2 to 30) psi
(30 to 100) psi
(100 to 500) psi
(500 to 1000) psi
(1000 to 5000) psi
(5000 to 10 000) psi
Up to 300 mm (0.3 to 1.8) m
Up to 900 mm/min
Up to 7200 s
1.5 °C
1.2 °C
2.1 rpm
0.04 psi
0.06 psi
0.33 psi
0.60 psi
1.8 psi
6.7 psi
0.1 mm
2.1 mm
0.41 % + 2.1
mm/min
0.72 s
TC calibrator
Master temp probe & dry block calibrator
Tachometer Pressure transducer
Comparison to length standards
Length standards/stopwatch
Comparison to stopwatch
Mooney Viscometers3, Stress Relaxation –
Mooney Torque Rotor rpm
Die Temperature Die Closing Force
Rotor Diameter Rotor Thickness
Up to 200 Mooney Units
2 rpm
(0 to 230) °C
Up to 5000 lbf
1.2 in, 1.5 in
0.218 in
1.6 Mooney Units
0.000 055 RPM
0.23 °C
41 lbf
0.000 17 in
0.000 16 in
ASTM D 1646
Butyl IRM-241 Frequency counter
RTD with indicator Load cell with indicator
Micrometers
Oscillating Disk Rheometers3 Torque
Die Temperature
Die Closing Force Rotor Dimensions
Disk Oscillation
Up to 200 lbf∙in
(0 to 230) °C
Up to 5000 lbf
1.4 in
1.67 Hz
0.33 lbf∙in
0.23 °C
41 lbf
0.000 19 in
0.000 071 Hz
ASTM D2084, ISO 3417
OD torsion standard ASTM D 1349
RTD with indicator
Load cell with indicator
Micrometers Frequency counter
Rotorless Cure Meters, Moving Die Rheometers, Rubber Process Analyzers3 –
Torque
Die Temperature Temperature Stability
Die Closing Force Die Gap
Die Diameter
Die Oscillation
Up to 200 lbf∙in
(0 to 230) °C
(0 to 230) °C
Up to 5000 lbf Up to 1 in
Up to 2 in
(0.02 to 50) Hz
0.29 lbf∙in
0.23 °C
0.09 °C
41 lbf
0.000 16 in
0.0016 in
0.020 % 0.0030 Hz
ASTM D 5289, ASTM D 6204, ASTM D6601
MD torsion standard (Dynamic)
ASTM D 1349
Thermocouple or RTD with indicator
Load cell with indicator Micrometer
Caliper
Tachometer
Torque Standards (Torsion Springs), MDR, ODR
Torque up to 200
lbf∙in (peak-peak) 10° (peak-peak)
0.27 lbf∙in
0.006° arc
Torque standard calibration system
Thermodynamics
Parameter/Equipment
Range
CMC2, 5, 10 ()
Comments
Humidity – Measure & Measuring Equipment
(10 to 95) % RH
1.0 % RH
Thunder Scientific 2500
Humidity3 – Measure & Measuring Equipment
(10 to 90) % RH
2.6 % RH
Vaisala probe
IR Temperature3 – Measuring Equipment
Ambient to 100 C (100 to 780) °C
(780 to 890) C
1.3 C
12 mK/C + 0.14 C
11 mK/C + 0.48 C
Mikron M316
Ɛ = 0.99
λ = (8 to 14) µm
Williamson Blackbody
Ɛ = 0.995
λ = (1 to 4) µm
IR Temperature3 – Measure Blackbody Sources
Ambient to 100 C (100 to 780) °C
(780 to 890) C
1.3 C
12 mK/C + 0.14 C
11 mK/C + 0.48 C
Blackbody source, IR thermometer
Ovens3 –
Temperature Uniformity System Accuracy
Time Constant Ventilation Rate
Up to 1000 C
Up to 420 °C (420 to 1000) °C
(5 to 800) s
(5 to 300) Air changes/hr
1.5 °C
0.59 °C
2.8 °C
5.8 s
3.4 % of Air changes/hr
ASTM E145 ASTM D5423 ASTM D 5374
AMS 2750 ASTM A991
RTD TC
Fluke 54 II ASTM E145
Temperature3 – Measure, Temperature Baths, Dry Wells
Temperature Uniformity
Temperature Accuracy
(-196 to 660) C
(-196 to 660) °C
(660 to 961) °C
3.3 mK
5.9 mK
0.74 C
SPRT, Thermometry Bridge
Characterized S thermocouple
Temperature – Measuring Equipment, SPRTs, PRTs
ITS-90 Fixed Points
0.01 °C
156.598 °C
231.928 °C
419.527 °C
660.323 °C
0.005 C
0.004 C
0.004 C
0.004 C
0.004 C
TPW Cell Indium Cell Tin Cell Zinc Cell
Aluminum Cell
Temperature – Measuring, Equipment, TC/RTD Probes, LIG Thermometers
-196 °C
(-80 to 0) C
(0 to 25) °C
(25 to 150) °C
(150 to 200) °C
(200 to 300) °C
(300 to 420) C
6.6 mK
13 mK
12 mK
16 mK
26 mK
32 mK
0.14 C
LN2 Comparison
SPRT, Thermometry Bridge and temperature baths
Temperature3 – Measuring, Equipment, TC/RTD Probes, LIG Thermometers
(-40 to 350) C
(350 to 650) °C
(650 to 961) °C
0.87 C
5.8 mK/C - 0.87 °C
3 °C
Drywells
Time and Frequency
Parameter/Equipment
Range
CMC2, 10 ()
Comments
Frequency3 – Measuring Equipment
Up to 18 GHz
11 pHz/Hz + 0.58R
GPS disciplined receiver and signal generator
R is the resolution of the unit under test
Frequency3 – Measure
0.01 Hz to 18 GHz
11 pHz/Hz + 0.58R
EIP 545 and HP 5335A
electronic counters
R is the resolution of the unit under test
Timers/Stop Watches
(1 to 28 800) s
0.060 s/day
Timometer
Timers/Stop Watches3
(1 to 28 800) s
0.049 s
Electronic Counter
Tuning Fork3
20 Hz to 22 kHz
1.4 Hz
Electronic counter
Radar Guns3 K Band
X Band
2521 Hz (35 mph)
4681 Hz (65 mph)
1099 Hz (35 mph)
2511 Hz (80 mph)
1.4 Hz
1.4 Hz
1.4 Hz
1.4 Hz
Tuning forks
1 This laboratory offers commercial dimensional testing/calibration service and field calibration service.
2 Calibration and Measurement Capability Uncertainty (CMC) is the smallest uncertainty of measurement that a laboratory can achieve within its scope of accreditation when performing more or less routine calibrations of nearly ideal measurement standards or nearly ideal measuring equipment. CMCs represent expanded uncertainties expressed at approximately the 95 % level of confidence, usually using a coverage factor of k = 2. The actual measurement uncertainty of a specific calibration performed by the laboratory may be greater than the CMC due to the behavior of the customer’s device and to influences from the circumstances of the specific calibration.
3 This laboratory performs field calibration activities for these parameters. Please note the actual measurement uncertainties achievable on a customer's site can normally be expected to be larger than the CMC found on the A2LA Scope. Allowance must be made for aspects such as the environment at the place of calibration and for other possible adverse effects such as those caused by transportation of the calibration equipment. The usual allowance for the actual uncertainty introduced by the item being calibrated, (e.g. resolution) must also be considered and this, on its own, could result in the actual measurement uncertainty achievable on a customer’s site being larger than the CMC.
4 The stated measured values are determined using the indicated instrument (see Comments). This capability is suitable for the calibration of the devices intended to measure or generate the measured value in the ranges indicated. CMCs are expressed as either a specific value that covers the full range or as a percent or fraction of the reading plus a fixed floor specification.
5 In the statement of CMC, L is the length of the unit under test in inches. R is the resolution of the unit under test in microinches, and percentages are percentage of reading, unless otherwise indicated.
6 Using ASTM D1238 at 0 C to 400 C Temp, (0 to 20) kg force, and (0 to 2) in length.
7 This laboratory meets R205 – Specific Requirements: Calibration Laboratory Accreditation Program for the types of dimensional tests listed above and is considered equivalent to that of a calibration certificate.
8 The unit of nD is defined as the following: 'n' indicates the refractive index and 'D' indicates the value was measured at the yellow doublet sodium D-line (wavelength: approx 589 nm).
9 Adjustable thread rings are set to applicable specifications using calibrated master set plug Gages.
10 The type of instrument or material being calibrated is defined by the parameter. This indicates the laboratory is capable of calibrating instruments that measure or generate the values in the ranges indicated for the listed measurement parameter.
